近两年，储能市场泛起快速生长，发电侧、用电侧都泛起很大的储能需求，其中，集装箱储能系统是针对移动储能市场的需求开发的集成化储能系统，其内部集成电池柜、锂电池管理系统、集装箱动环监控系统，并可凭证客户需求集成储能变流器和能量管理系统。今天，我们主要盘货下储能集装箱内部的结构设计。
现在市面上，储能集装箱内部电柜的装置方法主要有两种：
1、两头开门、电柜面扑面排布，中心预留过道，并开门端装置控制、消防、配电等；
2、两侧开门，电柜背对背装置，在两头装置控制、消防、配电等。
两头开门方法
两侧开门方法
储能集装箱凭证质料分类分为铝合金集装箱、钢制集装箱和玻璃钢制集装箱，其中铝合金集装箱优点是重量轻，外表雅观，防侵蚀，弹性好，加工利便以及加工费、修理费低，使用年限长；弱点是造价高，焊接性能差；钢制集装箱优点是强度大，结构牢，焊接性高，水密性好，价钱低廉；弱点是重量大、防腐性差；玻璃钢制集装箱优点是强度大，刚性好，内容积大，隔热、防腐、耐化学性好，易清扫，修理轻盈；弱点是重量大，易老化，拧螺栓处强度降低。

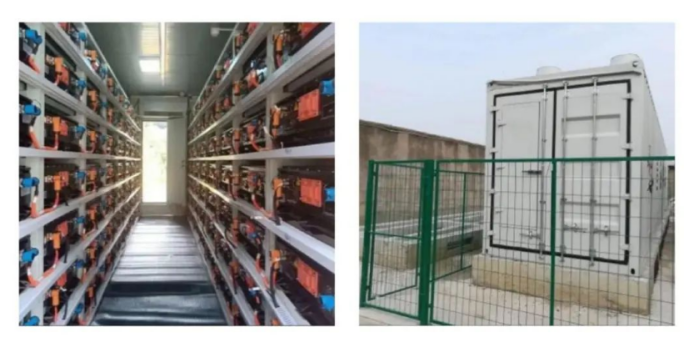

储能集装箱的设计主要分为两部分，一是电池仓，电池仓主要包括电池、电池架、BMS控制柜、七氟丙烷灭火柜、散热空调、烟感照明、监控摄像头等。电池需要配备相对应的BMS管理系统。电池的类型可以是铁锂电池、锂电池、铅炭电池及铅酸电池。散热空调凭证仓里的温度举行实时调理。监控摄像头可以远端监控仓里装备的运行状态�？梢宰槌梢桓鲈冻痰目突Ф�，通过客户端或者app对仓里装备的运行状态、电池状态等举行监测和管理。
二是装备仓，装备仓主要包括PCS和EMS控制柜。PCS可控制充电和放电历程，举行交直流的变换，在无电网情形下可以直接为交流负荷供电。EMS在储能系统的应用内里，功效和作用都较量主要。在配电网方面，EMS主要通过跟智能电表的通讯，收罗电网实时功率的状态，并实时监测负载功率的转变�？刂谱远⒌�，对电力系统状态举行评估。

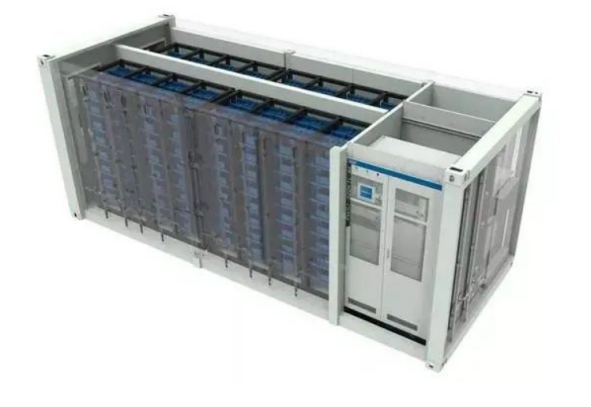

我们以1MW／1MWh储能集装箱系统为例，系统一样平常由储能电池系统、监控系统、电池管理单位、专用消防系统、专用空调、储能变流器及隔离变压器组成，并最终集成在一个40英尺集装箱内。
其中电池系统主要由电芯串并联组成：首先十几组电芯通过串并联组成电池箱，然后电池箱通过串联组成电池组串并提升系统电压，最终将电池组串举行并联提升系统容量，并集成装置在电池柜内。
监控系统主要实现对外通讯、网络数据监控和数据收罗、剖析和处置惩罚的功效，包管数据监控准确、电压电流采样精度高、数据同步率及�？叵铝钪葱兴俾士�；电池管理单位拥有高精度的单体电压检测与电流检测功效，包管电芯�？榈牡缪蛊胶�，阻止电池�？榧浔⒒妨�，影响系统运行效率。
为了包管系统的清静，储能集装箱内设置了专用的消防及空调系统，其中消防系统通过烟雾传感器、温度传感器、湿度传感器、应急灯等清静装备感知火灾，并自动灭火；专用空调系统凭证外部情形温度，通过热管理战略控制空调冷热系统，包管集装箱内温度处于合适区间，延伸电池使用寿命。
储能变流器是将电池直流电转换为三相交流电的能量转换单位，其可运行于并网及离网模式。并网模式下变流器凭证上层调理下发的功率指令与电网举行能量交互；离网模式下储能变流器可为厂区负荷提供电压频率支持，并为部分可再生能源提供黑启动电源。储能变流器出口与隔离变压器毗连，使一次侧与二次侧的电气完全绝缘，最洪流平包管集装箱系统的清静。
移动式储能系统以其较为突出的无邪便捷性已普遍应用于电力系统输发配送等领域。与古板牢靠式储能电站相比，储能集装箱系统的�？榛杓平幽闪斯时曜蓟募跋涑叽�，允许远洋和公路运输，可以通过高架起重机举行吊装，可移动性强，不受地区限制。另外储能集装箱系统可举行工厂化生产，直接在车间举行组装调试，大大节约了工程的施工和运维本钱，并实现事故隔离。相信随着电池本体手艺的一直突破，移动式储能系统的能量密度将进一步提升，本钱也会大幅度下降，移动式储能系统的现实价值将一直体现，应用规模也会一直扩张，未来一定会成为推进能源生产和消耗革命的主要载体，是能源互联网中极具生长远景的手艺和工业。
另外，储能集装箱系统怎样包管清静？也是各人十分体贴的话题。
一是，需要建设储能系统全生命周期管理系统，一个储能电站的寿命是10—15年，纵然统一批次的电池，在几年后也有可能泛起纷歧致性问题，储能系统有上万个电芯，电池老化后的纷歧致性问题更为严重，以是储能系统全生命周期管理系统的搭建，可以做到实时监测，免拆解定点定位，提前预警，将预防做在消防前。
二是，引入专业的“第三方检测机构”，一直完善储能电站清静标准系统，现在，储能市场正以亘古未有的速率增添，高速生长的背后，制订标准、规范市场正成为储能规�；さ囊�，权威、专业的第三方检测机构逐渐成为储能生长之路上的主要推动力。现在，海内已经有不少企业提供专业的第三方检测服务，好比，数字能源及储能清静领域的“双独角兽”威廉希尔足球官网能源可以提供专业的第三方电池数据评估手艺服务，最洪流平确保用户集装箱式储能装备清静。

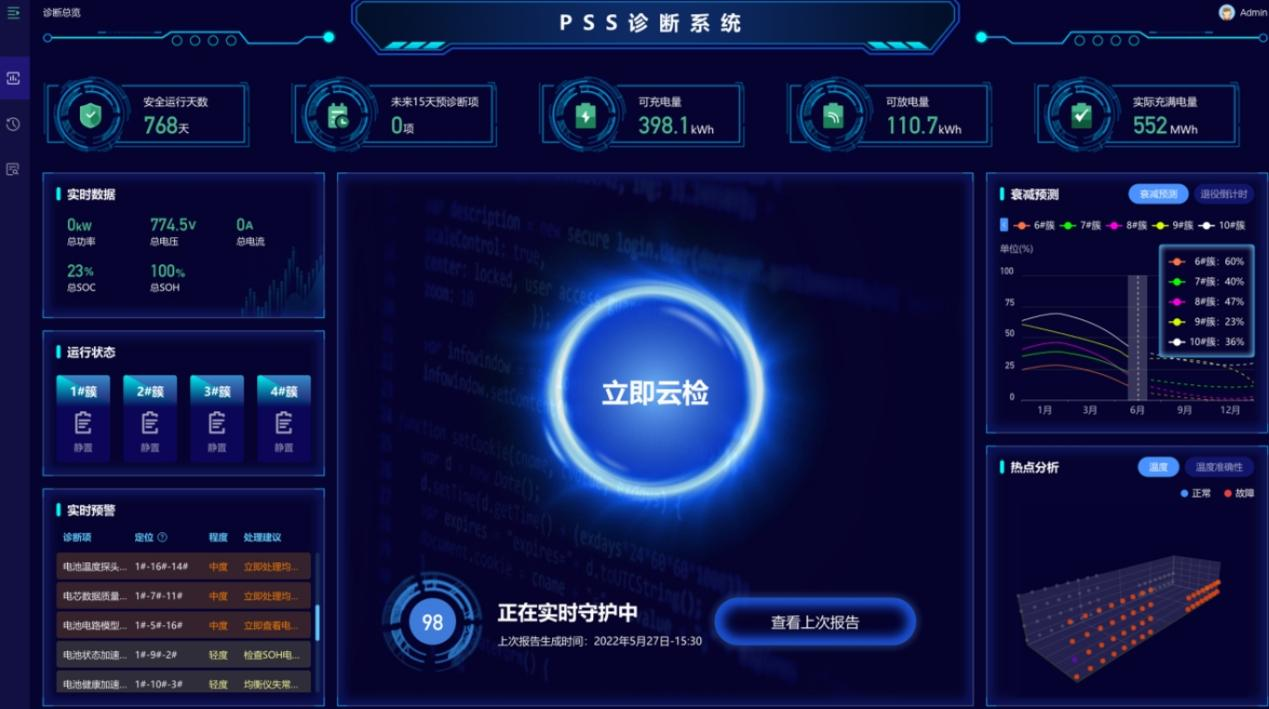

三是，为储能集装箱产品搭建清静预警系统，威廉希尔足球官网能源自主研发海内首个商业化锂电池清静故障预警平台——电池预诊断系统（PSS）�？达绯氐缁惴�，开发硬件求解器智能剖析电池运行状态，针对电池清静举行深度“血液级”检测，提前诊断预警，将“预防做在消防前”，包管稳固运行；免拆解云诊断，在线对电池举行定点定位清静检测，“零时间本钱”对锂电池举行“体检”，提供电池康健状态评估、电池状态校正、电池剩余寿命展望等服务，为运维职员提出科学建议，从而更洪流平上包管锂电池全生命周期的清静。
克日，威廉希尔足球官网能源基于自己在电池预诊断系统方面的手艺优势，宣布了专用于工商业的储能集装箱产品，该产品是首款搭载PSS系统的储能产品，真正做到软硬团结，云边一体，包管储能系统清静。
最后，针对差别类型的电池清静事故隐患，需制订故障应急预案和消防处置惩罚步伐，做到检测到预警信息，第一时间处置惩罚，避免清静事故的爆发，尽全力包管职员的生命工业清静。
